Opis proizvoda

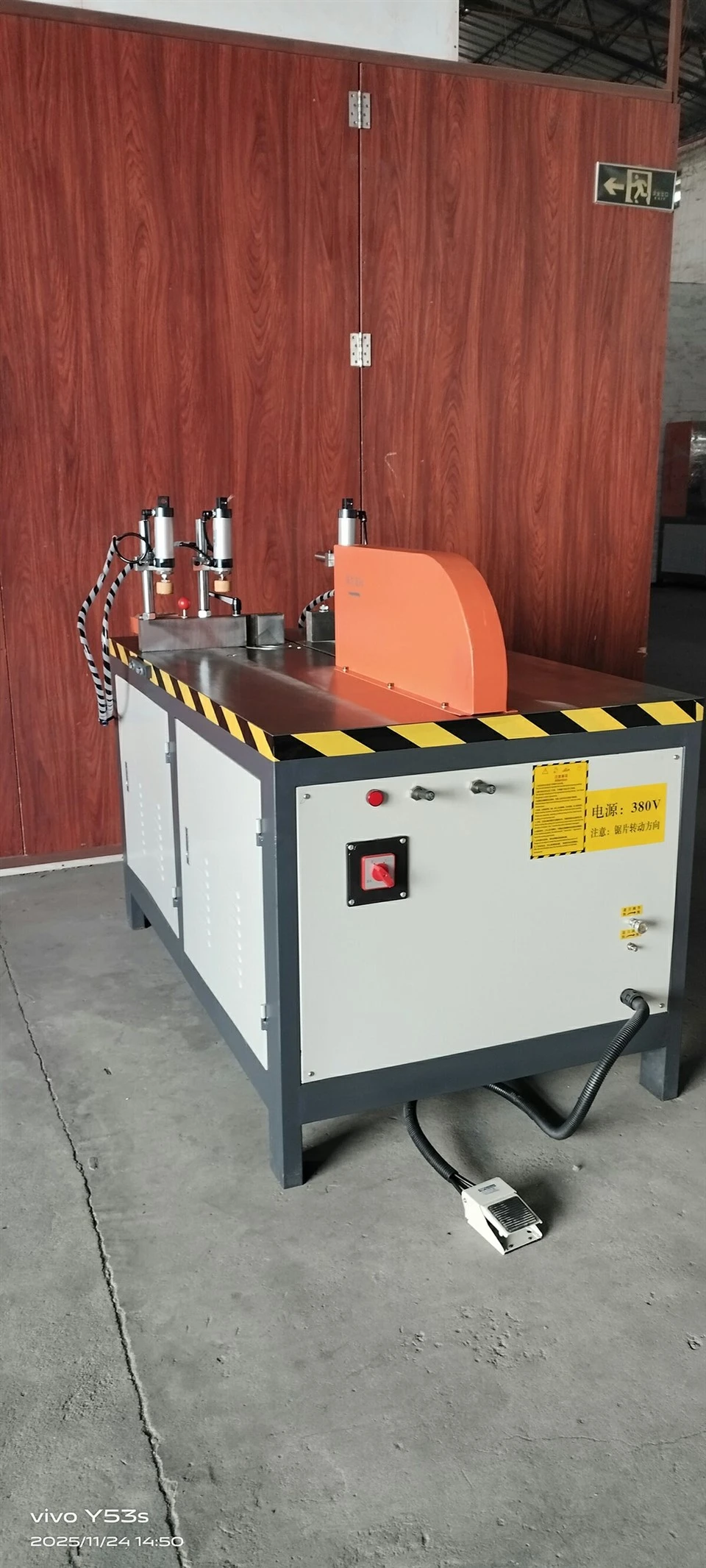

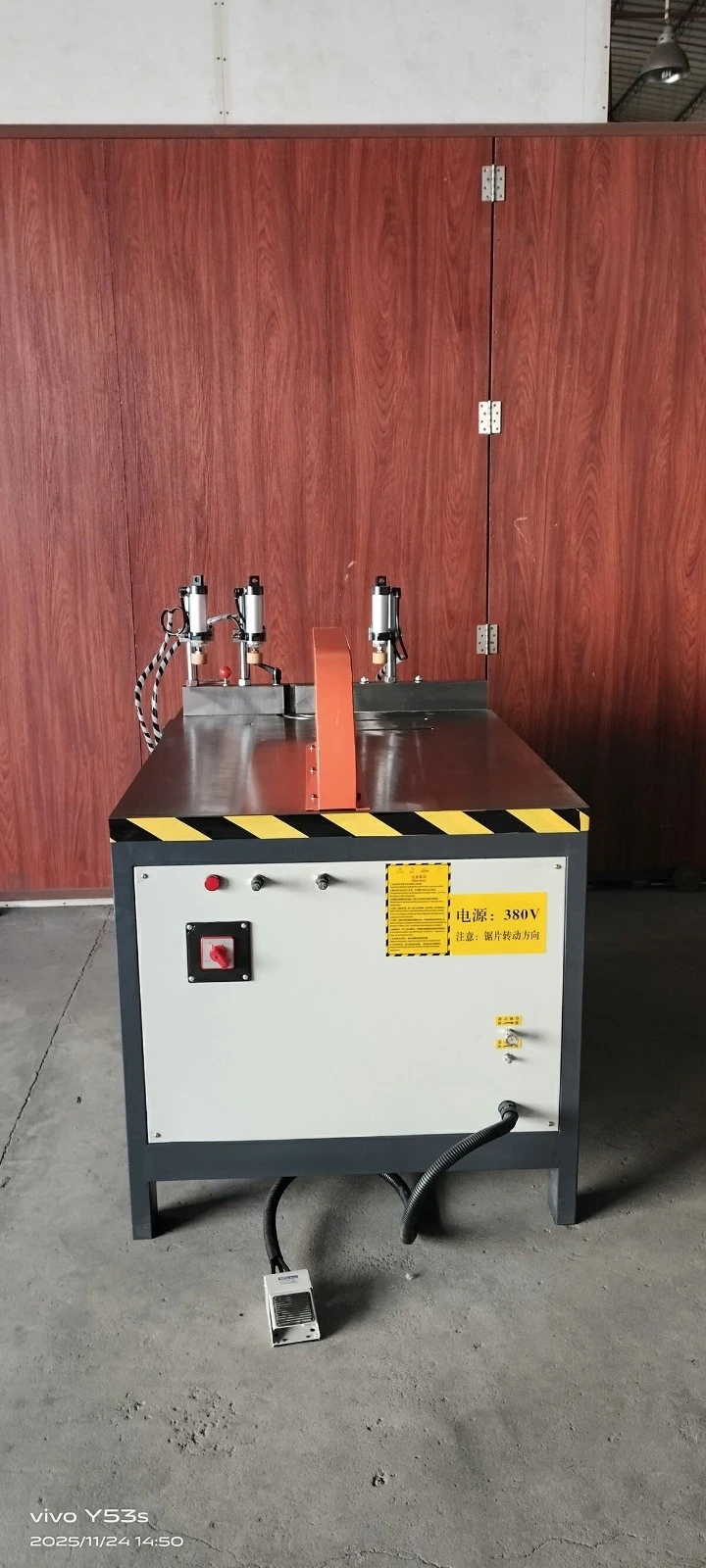

Horizontalna digitalna linearna tračna pila je projektirana za visoko{0}}precizno, ponovljivo rezanje aluminijskih profila koji se koriste u prozorima, vratima, zidovima zavjesama i industrijskim okvirima. Integrirajući precizni sustav linearnih vodilica s digitalnom kontrolom pozicioniranja, ovaj stroj pruža stabilno uvlačenje,-toleranciju rezanja s velikom-tolerancijom i visoku-učinkovitost protoka za srednje-do-veliku-industrijsku proizvodnju.
|
Ulazni napon |
380V/50Hz |
|
Snaga motora |
3,0 kW |
|
Radni tlak zraka |
0,5–0,8 MPa |
|
Brzina motora |
3500r/min |
|
Kapacitet rezanja (V׊) |
210×430 mm |
|
Specifikacija lista pile |
600×30 mm |
|
Dimenzije stroja |
1480×870×1200 mm |
|
Težina stroja |
450 kg |
Osnovne tehničke značajke i podaci o procesu
Visoko{0}}precizno linearno hranjenje:Pokreću ga precizne linearne vodilice s koeficijentom trenja od samo 0,004, sprječavajući odstupanje materijala i osiguravajući pogrešku ravnosti manju od 0,05 mm po metru dodavanja.
Optimalna rezna geometrija:Kombinacija vretena velike-brzine od 3200 RPM i vrhunskih industrijskih karbidnih listova pile održava linearnu brzinu rezanja koja eliminira deformaciju rubova i minimalizira hrapavost površine (Ra manje od ili jednako 3,2 μm).
Dvoosna-pneumatska stabilizacija:Opremljen neovisnim vodoravnim i okomitim pneumatskim cilindrima koji rade na 0.6 - 0.8 MPa. Ovaj sinkronizirani sustav stezanja sprječava rotaciju profila i eliminira pomicanje dimenzija pod velikom silom rezanja.
Kontrola strukturalne rezonancije:Čvrsto-čelično kućište podvrgava se toplinskom tretmanu za smanjenje naprezanja nakon-zavarivanja. Masa okvira apsorbira 95% mikro-vibracija koje stvara motor, održavajući poravnanje alata tijekom neprekidnog rada 24/7.
Usluge industrijske prilagodbe i OEM-a
Kao proizvođač originalne opreme, podržavamo opsežne izmjene konfiguracije kako bi odgovarale specifičnim arhitekturama proizvodnih linija:
Prilagodba napona
Prilagođene električne konfiguracije uključujući 220 V, 415 V ili 480 V na 50 Hz/60 Hz koje odgovaraju vašoj lokalnoj električnoj mreži.
Mehaničke izmjene
Produžene duljine rezne ploče (do 6 metara ili prilagođene duljine) i povećano kućište oštrice za deblje industrijske profile.
Krojenje sustava upravljanja
Jezične opcije za HUI/PLC sučelje (engleski, španjolski, njemački, francuski, ruski) i integraciju PLC-a više-brandova (Siemens, Delta, Mitsubishi).
Privatno označavanje
Prilagođene boje boja, postavljanje logotipa i robna pakiranja za distributere industrijske opreme i pružatelje rješenja po principu "ključ u ruke".
Kontrola kvalitete i tvorničko ispitivanje
Svaki stroj prolazi standardizirani 48-satni protokol testiranja prije slanja kako bi se zajamčila implementacija spremna za web mjesto:
Validacija komponente
Provjera mehaničkog poravnanja pomoću laserskih interferometra za provjeru ravnosti vodilice.
Električni i sigurnosni test
Potpune sigurnosne provjere izolacije i strujnog kruga, toplinski nadzor kontrolnog ormara i provjera odgovora na zaustavljanje u nuždi.
Dinamički probni rad
Kontinuirani 4-satni rad na suho nakon kojeg su uslijedili probni rezovi uzoraka na industrijskim aluminijskim profilima kako bi se potvrdilo da tolerancije pozicioniranja ostaju strogo unutar ± 0,1 mm.
Tvornička snaga i usluge
4 retka i 1,000+ jedinica Izlaz:Opremljen s 4 automatizirane proizvodne linije koje isporučuju više od 1000 strojeva godišnje za pouzdano ispunjavanje velikih-količinskih B2B narudžbi.
10+ godina stručnosti u istraživanju i razvoju:Više od desetljeća specijalizacije za visoko{0}}aluminijske legure i strojeve za obradu zavjesa, potpomognuti naprednim računalno integriranim proizvodnim sustavom (CIMS) za-efikasnu proizvodnju.
Tlocrti preciznih tvornica:Besplatni, prilagođeni tlocrt-plana radionice i konfiguracije opreme skrojene točno prema specifikacijama vašeg profila kako bi se povećala površina poda i spriječilo rasipanje strojeva.
1-godišnje jamstvo i logistika:Puno 12-mjesečno tvorničko jamstvo (isključujući potrošne dijelove) s brzom otpremom dijelova, kompletnom tehničkom dokumentacijom i fleksibilnim globalnim uvjetima otpreme (FOB, CIF, DDP).
Podrška za uzvodni lanac opskrbe:Besplatno usklađivanje industrije s provjerenim dobavljačima sirov{0}}materijala i pribora za pomoć u postavljanju ili skaliranju vašeg pogona za proizvodnju prozora i vrata.
Pakiranje, logistika i dostava
Pakiranje za izvoz
Stroj je premazan-uljem protiv hrđe, omotan vakuumskom folijom-otpornom-na vlagu visoke gustoće i pričvršćen unutar ojačanog, fumigiranog drvenog sanduka koji je u skladu sa ISPM 15.
Uvjeti dostave i trgovine
Podržavamo glavne međunarodne komercijalne uvjete uključujući FOB, CIF, CFR, DDP i EXW.
Učitavanje i sigurnost
Sve su jedinice sigurno usidrene unutar kontejnera pomoću te-čeličnih traka i drvenih blokova kako bi se spriječilo pomicanje tijekom pomorskog prijevoza.
Dokumentacija
Pošiljke uključuju originalne komercijalne fakture, popise pakiranja, potvrdu o podrijetlu, upute za uporabu na engleskom jeziku, električne sheme i dijagrame mehaničkog sklapanja.
FAQ
P: Koliki je očekivani životni vijek standardnog karbidnog lista pile u kontinuiranoj proizvodnji?
O: U normalnom radu obrade standardnih arhitektonskih aluminijskih profila s odgovarajućim brzinama dodavanja, oštrica pile od karbida visoke-kvalitete obično izvodi 15.000 do 20.000 rezova prije nego što zahtijeva oštrenje. Integracija opcijskog sustava za podmazivanje maglom može produžiti životni vijek do 30%.
P: Može li digitalni sustav za pozicioniranje pohraniti više dimenzija rezanja za brze prijelaze?
O: Standardni digitalni zaslon prikazuje-ručna podešavanja položaja u stvarnom vremenu. Za spremanje složenih popisa rezanja, preporučujemo nadogradnju na naš servo sustav pozicioniranja s PLC zaslonom osjetljivim na dodir, koji može pohraniti do 100 različitih programa rezanja i dimenzionalnih nizova.
P: Koliki tlak zraka i volumen su potrebni za pneumatski sustav stezanja?
O: Pneumatski sustav zahtijeva stabilan ulazni tlak od 0,6 do 0,8 MPa (6 do 8 bara). Vaša tvornička postavka zračnog kompresora trebala bi omogućiti minimalnu brzinu istiskivanja zraka od 0,2 m³/min kako bi se osigurala kontinuirana, pouzdana sila stezanja.
P: Kako se postupa sa zamjenskim dijelovima i potrošnim komponentama za međunarodne isporuke?
O: Nudimo opsežan komplet potrošnih dijelova (uključujući brtve, blizinske prekidače i osnovne pneumatske komponente) uz početnu isporuku stroja. Za dugoročno-održavanje, standardne komponente koriste međunarodne robne marke dostupne širom svijeta. Vlasnički dijelovi se šalju putem DHL/FedEx expressa unutar 48 sati od potvrde.
P: Koji su zahtjevi za instalaciju i pripremu mjesta prije dolaska stroja?
O: Pod tvornice mora biti ravan, od armiranog betona koji može izdržati težinu stroja bez slijeganja. Morat ćete pripremiti usklađenu 3-faznu utičnicu u blizini mjesta postavljanja i priključak za čist, suhi komprimirani zrak. Nije potrebno posebno sidrenje temelja.
P: Može li ovaj stroj rezati aluminijske cijevi s tankim-stjenkama bez gnječenja?
O: Da. Pneumatski tlak stezanja može se podesiti pomoću lokaliziranih ventila za regulaciju tlaka. Snižavanjem tlaka na optimalnu postavku (obično 0.3 - 0.4 MPa) i podešavanjem brzine uvlačenja oštrice, profili s tankim-stjenkama mogu se sigurno držati bez mehaničkih deformacija.
